使用这种发热覆盖剂可使铸件钢水的利用率达到80%以上，降低了铸件冒口的设计高度，从根本上避免和防止了冒口缩孔，使铸件无缺陷，成品率达100 %。

化学成分

特点及使用方法

1、本发热剂为化学反应过程，当覆盖在冒口上时即受热膨胀为原来体积的2倍，受热反应的溶液迅速将整个冒口面积封闭，其化学放热及物理保温，使铸件冒口平整无气孔。

2、使用本产品可以取消保温冒口套，冒口的设计高度与冒口直径(如椭圆冒口取椭圆直径)比1:1为宜。与使用碳化稻壳和草木灰相比，冒口的设计高度减少一半。

3、设计冒口或浇注钢水时，应留有足够的冒口容积储放发热覆盖剂，不能让受热反应的发热覆盖剂溢出冒口，降低其效果。

4、浇注完成一次性加入发热覆盖剂后，原则上不允许在冒口处浇钢水，破坏其发热覆盖剂的熔液层。熔液不能立即将补浇钢水时形成的洞穴补平，必然造成缩孔。

5、等钢水浇注到冒口高度的2/3-3/4时投放发热覆盖剂，投放时应一次投放足量，更好 不补放。

6、如因钢水量不能满足铸件浇注量，必须进行补注钢水时，待钢水上升至冒口底面以上，可将其它各冒口加入足够量的发热覆盖剂，留一个冒口用于补填钢水，补注钢水那个冒口，可先少量覆盖发热覆盖剂，以免冒口钢水冷凝，且只能在这个冒口处补浇钢水，待完成补浇过程后重新加入足够量的发热覆盖剂。

7、特殊钢种如镍不锈、铬不锈铸件及对碳要求较严，冒口切割出需加工、调值等，使用本发热覆盖剂，在根部有渗碳现象。

8、本产品采用3或5kg/小袋，或根据用用户要求包装，每大袋30kg。

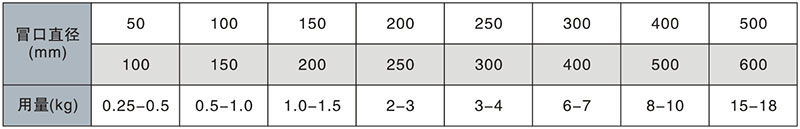

本产品使用量
